在电子元器件向小型化、高容化、高可靠性升级的核心趋势下，纳米级高纯二氧化钛凭借的纯度、均匀的粒径与稳定的晶型，正成为多层陶瓷电容器（MLCC）与正温度系数热敏电阻（PTC）技术突破的核心支撑材料，一场由材料革新驱动的电子产业变革已全面开启。
一、纳米级高纯二氧化钛：电子材料的 “黄金基底”
超高纯度：电子级产品纯度需达到99.9% 以上，严格控制 Fe、Na、K、Ca、Mg 等有害杂质 —— 微量杂质会引发 MLCC 介电性能劣化、PTC 半导体化失效，甚至导致高温高湿环境下的元件击穿；
纳米级粒径：MLCC 专用粉体粒径控制在100-300nm，PTC 专用粉体则为 300-550nm，粒径分布窄、无团聚，确保介质层均匀成型与烧结收缩稳定；
精准晶型控制：MLCC 偏好锐钛矿型或混晶型，适配薄层化需求；PTC 则以金红石型为主，保障固相合成钛酸钡的稳定性与半导体特性。

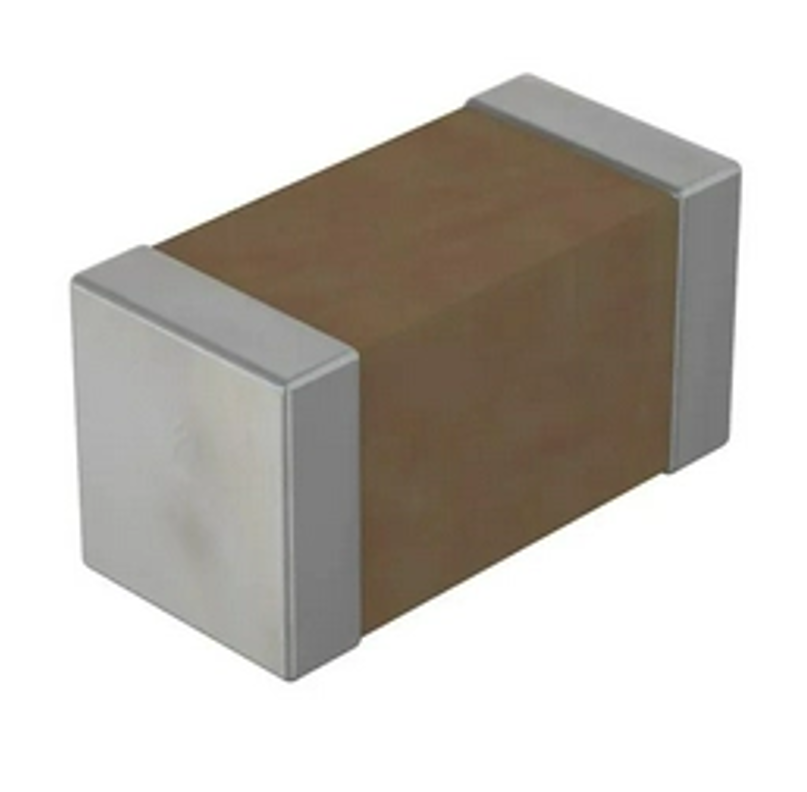

二、MLCC：纳米高纯二氧化钛解锁 “超薄高容” 核心瓶颈
1. 核心应用场景与技术价值
温度补偿型 MLCC（Type 1）：以高纯二氧化钛为基材，凭借其优异的温度稳定性（-55℃至 125℃容量变化率≤±15%）与低介质损耗（tanδ≤0.0015），成为 5G 基站、精密电路的核心元件，介电常数 εr 稳定控制在 92-98 区间；
高容型 MLCC（Type 2）：作为钛酸钡（BaTiO₃）基介质的核心改性原料，纳米二氧化钛可提升钛酸钡粉体的一致性，支撑 0201 超小型尺寸、10μF 高容值产品量产，解决国产粉体 “介电常数不足、高温失效概率高” 的痛点。
2. 技术革新突破点
薄层化突破：300nm 以下粒径的高纯二氧化钛可实现介质层厚度降至 0.2μm 极限，堆叠层数从 500 层提升至 1000 层以上，相同体积下电容值倍增，适配手机、可穿戴设备的微型化需求；
可靠性升级：高纯度粉体消除杂质引发的晶界劣化，使 MLCC 在 85℃/85% RH 高温高湿环境下失效概率降低 60%，满足车规级 20 万小时寿命要求；
AI 与车规适配：AI 服务器电源模块的超低 ESR 高容 MLCC、800V 车载逆变器的高压高温 MLCC，均依赖纳米二氧化钛实现高频低损耗、高压高稳定性的性能突破。
三、PTC：纳米高纯二氧化钛筑牢 “精准温控” 性能基石
1. 核心应用场景与技术价值
汽车电子：新能源汽车单台 PTC 用量超千颗，用于电池热管理、电机线圈保护，要求升阻比≥10⁴、室温电阻≤40Ω・cm，高纯二氧化钛确保掺杂后半导体特性稳定，避免温控失效；
消费电子与工业控制：手机快充、家电恒温器、工业传感器依赖 PTC 的快速响应特性，纳米二氧化钛的均匀粒径使 PTC 元件的温度系数稳定在 15%-60%/℃，响应时间缩短至毫秒级。
2. 技术革新突破点
无铅化与高性能兼顾：以高纯金红石型二氧化钛为原料，通过 Y₂O₃、Nb₂O₅等微量掺杂，实现无铅 PTC 材料的室温电阻降低 30%、升阻比提升 50%，适配环保政策与高精度温控需求；
宽温域适配：优化二氧化钛晶型与粒径，使 PTC 居里点可在室温至 400℃区间精准调节，覆盖航空航天、新能源装备等极端场景的温控需求；
良率提升：高纯度二氧化钛减少烧结过程中的晶粒异常长大与气孔聚集，使 PTC 元件良品率从 65% 提升至 90% 以上，降低规模化生产成本。
四、产业变革：纳米高纯二氧化钛驱动电子材料国产替代
需求爆发：AI、新能源汽车、5G 的三重驱动下，高端 MLCC 与 PTC 供需缺口持续扩大，2026 年高端 MLCC 缺口超 8.2%，国产替代提速；
技术壁垒突破：国内企业通过氯化法气相氧化、纳米粒径精准控制等技术攻关，已实现高纯二氧化钛的自主量产，部分产品指标反超国际巨头，打破日韩垄断；
产业链协同：材料企业与 MLCC、PTC 厂商构建 “材料 - 工艺 - 器件” 联合开发模式，如顺络电子与天和新材共建 MLCC 用二氧化钛瓷圈验证平台，加速材料适配与性能迭代。
五、未来展望：纳米技术持续赋能电子产业升级
粒径化：50nm 以下超精细二氧化钛粉体将实现 MLCC 介质层突破 0.2μm 极限，支撑 008004 超小型高容产品量产；
复合化创新：二氧化钛与钛酸钡、铌镁酸铅等复合，开发出高频高压、耐高温的新型介质材料，适配 6G 通信、量子计算等前沿领域；
绿色化生产：工艺升级将进一步降低高纯二氧化钛的能耗与排放，推动电子材料产业向低碳化转型。
