Kingbright今台插件式LED元器件安装方式

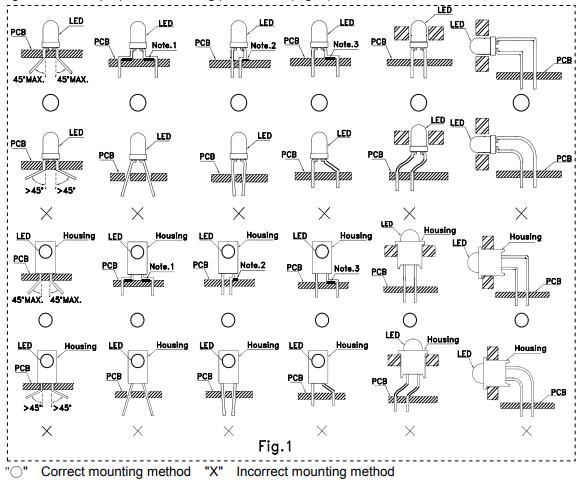

1、元件贴装时，Kingbright今台插件式LED的引线间距必须与 PCB上安装孔的间距相匹配。可能需要形成引线以确保引线间距与孔间距匹配。有关正确的引线形成程序，请参阅下图。图1所示
注 1-3：不要在引线框和 PCB 之间的接触区域布线 PCB走线，以防止短路。

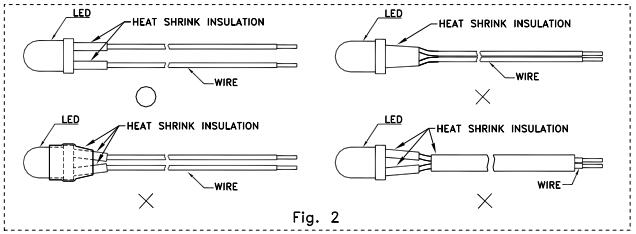

2、将导线焊接到LED上时，每个导线接头应分别用热缩管绝缘，以防止短路接触。不要将两根电线捆绑在一根热缩管中，以免夹住LED引线。Kingbright今台插件式LED引线上的挤压应力可能会损坏内部结构并导致故障。图2所示

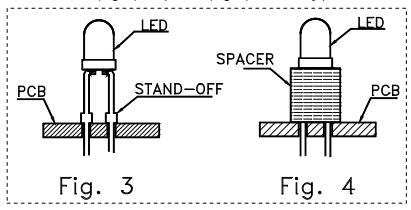

3、使用支架（图 3）或垫片（图 4）将Kingbright今台插件式LED 牢固地定位在 PCB上方。
Kingbright今台插件式LED元器件引线成型程序

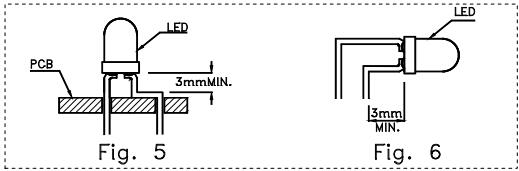

1、在Kingbright今台插件式LED 透镜底座和第一个引线弯头之间保持至少 3mm 的间隙。 （图 5 和 6）
2、引线成型或弯曲必须在焊接前进行，切勿在焊接期间或之后进行。
3、引线成型时不要对LED透镜施力，以免环氧树脂透镜断裂，损坏内部结构。

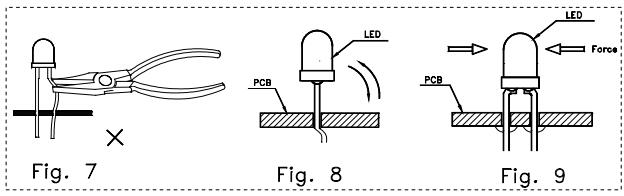

4、引线成型时，请使用工具或夹具牢牢固定引线，使弯曲力不会传递到Kingbright今台插件式LED 透镜及其内部结构。一旦元件安装到 PCB 上，请勿执行引线成型。 （图 7）
5、不要弯曲引线超过两次。 （图 8）
6、焊接或其他高温组装后，让Kingbright今台插件式LED冷却至 50°C，然后再施加外力（图 9）。一般来说，避免对Kingbright今台插件式LED 施加过大的力，以免损坏。如有任何问题，请咨询 Kingbright 代表以了解正确的处理程序。
7、在焊接过程中，元件盖和支架应留有间隙，以免在焊接过程中对Kingbright今台插件式LED 施加破坏性应力。

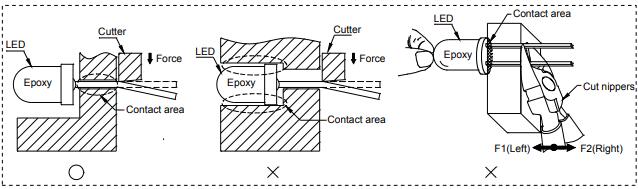

8、切割引线时，必须牢牢固定引线，以免切割力传递到环氧树脂镜片上。切割时不要直接对环氧树脂镜片施力。

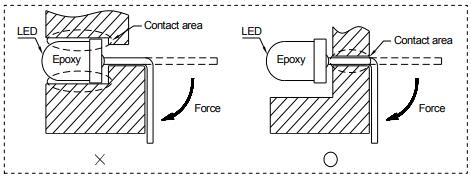

9、弯曲引线时，Kingbright今台电子LED灯应由引线上部固定。在引线成型过程中不要握住环氧树脂透镜弯曲引线。
